Anténní zesilovač programovatelný Emme Esse 82201N Profiler Domino
N

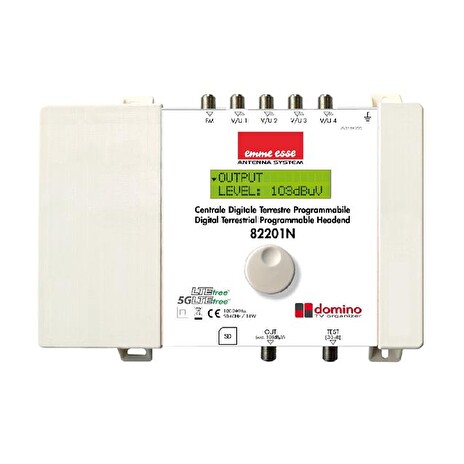

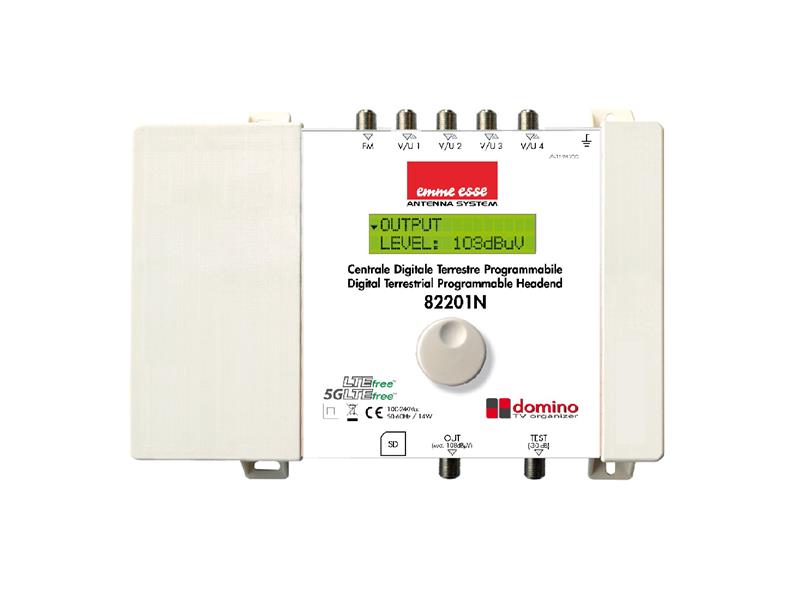

Anténní Profiler Domino 82201N výrobce Emme Esse je programovatelný
terestriální zesilovač s nastavitelnými filtry. Zesilovač disponuje
pěti vstupy : FM + 4x VHF-UHF. K nastavení nepotřebujete žádný
externí programátor, ten je zabudovaný přímo v zesilovači.
Zesilovač sám detekuje nejvyšší TV kanál připojený do vstupu a
podle toho zařazuje vstupní filtr typu horní zádrž pro omezení
rušení v pásmu 5G, 4G (LTE) nebo je filtr vypnut při příjmu TV
kanálů nad 790 MHz. Zesilovač automaticky načte a zobrazí úroveň
signálu zvoleného TV kanálu, to znamená, že při nastavování
nepotřebujete měřicí přístroj. Zesilovač umožňuje kmitočtovou
konverzi jakéhokoliv vstupního TV kanálu v pásmech VHF a UHF na
jakýkoliv jiný TV kanál v pásmech VHF a UHF, což je výhodné pro
různé hotely a penzióny, kde mají rozsáhlé rozvody na vysokých
kmitočtech velký útlum. V jednotlivých TV kanálech (nebo
filtrech-klastrech) je automaticky v reálném čase (do 20 vteřin)
regulována úroveň signálu pomocí AGC, tak aby na výstupu zesilovače
byly úrovně konstantní. Zesilovač umožňuje zpracovat více než 50TV
kanálů ve 32 filtrech. Pokud požadujete konverzi kmitočtu, můžou
být v klastru až 3 TV kanály, například můžete konvertovat skupinu
kanálů 21, 22, 23 na skupinu kanálů 31, 32, 33. Pokud konerzi
nepožadujete, může být v jednom filtru až 6 sousedních kanálů. Na
výstupu zesilovače je možné zařadit náklon až 15 dB (oproti
referenčnímu kmitočtu 174MHz) pro kompenzaci útlumu rozsáhlého
televizního rozvodu na vysokých kmitočtech. Do vstupů VHF/UHF
zesilovače je možné připojit předzesilovače, pak je nutno v Menu
zapnout nápájení předzesilovače +12 nebo +24V, celkový odběr
předzesilovačů může být až 100mA. Zesilovač je vhodný pro srovnání
TV signálů před vstupem do optoelktrického převodníku pro rozvod
optickými vlákny. Nastavení celého modulu zesilovače je možné
uzamknou heslem proti neprávněným změnám a také je možné nastavení
uložit na SD kartu a při nastavování jiného modulu tyto parametry
opět načíst z SD karty.
Parametry produktu :
- 5 vstupů : 1 x FM + 4 x VHF-UHF
- 1 výstup hlavní, 1 výstup testovací -30dB
- dokáže zpracovat a přenést více než 50 TV kanálů (multiplexů)
- konverze kanálu VHF a UHF na jakýkoliv jiný v pásmech VHF a UHF
- regulace AGC v reálném čase v jednotlivých TV kanálech nebo
klastrech
- nejostřejší filtry na trhu (50 dB na sousedních kanálech)
- zobrazuje úroveň jednotlivých TV kanálů
- možnost zařazení náklonu 9dB na výstupu
- filtry 5G, LTE na vstupech
- jednoduchá konfigurace
- možná výměna zdroje bez demontáže modulu
- uzamčení nastavení modulu heslem
- uložení nastavení na SD kartu a přenesení do jiného modulu
Technické parametry :
- vstupy: 4 VHF/UHF + 1FM
- výstupy: 1 hlavní (FM+VHF+UHF) + 1 testovací -30dB
- frekvenční rozsah: FM 88 až 108 MHz, VHF 174 až 240 MHz, UHF 470
až 862 MHz
- ochrana proti rušení mob.internetem: vypnuto, LTE, 5G
- rozmezí vstupních úrovní FM: 37 až 77dBμV
- rozmezí vstupních úrovní VHF: 40 až 109dBμV
- rozmezí vstupních úrovní UHF: 40 až 109dBμV
- max. výstupní úroveň signálu FM (60dB/IM3): 113dBμV
- max. výstupní úroveň signálu VHF/UHF (60dB/IM3): 115dBμV
- max. výstupní úroveň signálu VHF/UHF (35dB/IM3): 126dBμV
- max. výstupní úroveň signálu VHF/UHF pro jeden filtr: 108dBμV
- max. výstupní úroveň signálu VHF/UHF pro 6 multiplexů: 105dBμV
- max. zesílení FM: 35dB
- max. zesílení VHF: >65dB
- max. zesílení UHF: >65dB
- regulace zesílení FM: 20dB
- regulace zesílení VHF/UHF: automatická kanálová AGC
- regulace společná na výstupu: 20dB
- nastavení náklonu: vypnuto, zapnuto 0 až 15dB oproti 174MHz
- selektivita: 35dB/1MHz
- výstupní kvalita MER v pásmu VHF/UHF: 35dB/35dB
- ochrana proti elektrostatickému přepětí ESD: ano, všechny vstupy
- nastavení napětí pro předzesilovače: vypnuto, +12V, +24V (celkem
100mApro všechny vstupy)
- vstup pro SD kartu: ano, možnost formátování, zápisu a načtení
nastavení modulu
- pracovní teplota: -5°C až +50°C
- napájecí napětí: 100 až 240V/AC
- příkon: 14W
- rozměry: 217 x 165 x 59mm
- hmotnost: 0,8kg
