V ideálním případě jsou spotřebičenapájeny přímo ze sítěa externíakumulátor dobíjen.Problém nastávápři výpadku elektrické energie.V tu chvíli záložní zdroj automatickypřepne na měnič napětía začne energiiodebírat z akumulátoru.Spotřebiče jsounapájeny přímo z měniče.Po obnovení přítoku energiepřepne zdroj automaticky zpět na síťa začneakumulátor dobíjet.
V případěvýpadku elektrické energie(nebo pokud nejsou její parametry v normálním rozmezí)přepne záložní zdroj(UPS) automatickyna baterii.Toto přepnutí sezobrazí na displejizáložního zdroje (UPS) a navíc vám tento krokoznámí i zvukovým signálem.
Upozornění:záložní zdroj (UPS)funguje pouze tehdy,když jepřipojen k externí baterii aneměl by bez tohoto připojení být používán.Po napojení akumulátoruzapojtehlavní přívodní kabel do zásuvky(230 V, 50 Hz) s uzemněním do sítě. Ze zadní strany zdrojepřipojte zařízení,které bude fungovatpři výpadku napájení.
Postupujte následovně:připojtebaterii,pakhlavní napájenía potom zapojtespotřebičk záložnímu zdroji (UPS). Pro zapnutí nebo vypnutí AC zátěže (zásuvek pro spotřebič) stiskněte apodržte tlačítko napájení(ON / OFF) pod dobu cca 2 sekund.
Příklady použití a doby zálohování:
Pro spotřebu 100W:
záložní zdroj (UPS) s baterií 65 Ah bude pracovat 3,5 hodiny.
záložní zdroj (UPS) s baterií 120 Ah bude pracovat 6,5 hodiny.
záložní zdroj (UPS) s baterií 150 Ah bude pracovat 8 hodin.
Pro spotřebu 200W:
záložní zdroj (UPS) s baterií 65 Ah bude pracovat 2 hodiny.
záložní zdroj (UPS) s baterií 120 Ah bude pracovat 3 hodiny.
záložní zdroj (UPS) s baterií 150 Ah bude pracovat 4 hodin.
Pro spotřebu 300W:
záložní zdroj (UPS) s baterií 65 Ah bude pracovat 1,5 hodiny.
záložní zdroj (UPS) s baterií 120 Ah bude pracovat 2,5 hodiny.
záložní zdroj (UPS) s baterií 150 Ah bude pracovat 3 hodiny.
Vlastnosti:
Záložní zdroj s flexibilním použitím a robustním celokovovým provedením
Zabudovaná ochrana proti přetížení (baterie i síť)
Maximální trvalý výkon činí 300 W
Čistý sinusový výstup. Ideální pro dlouhodobé zálohování
Automatické přepnutí při výpadku sítě, automatické dobíjení externího akumulátoru
Specifikace:

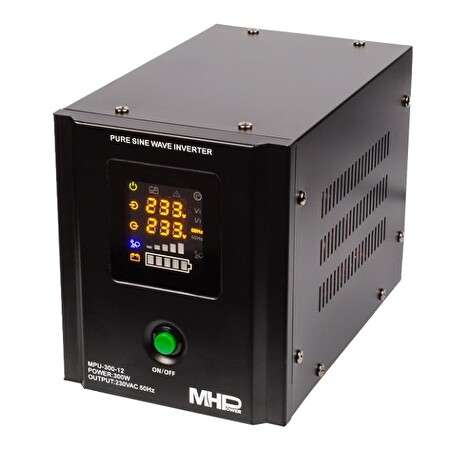

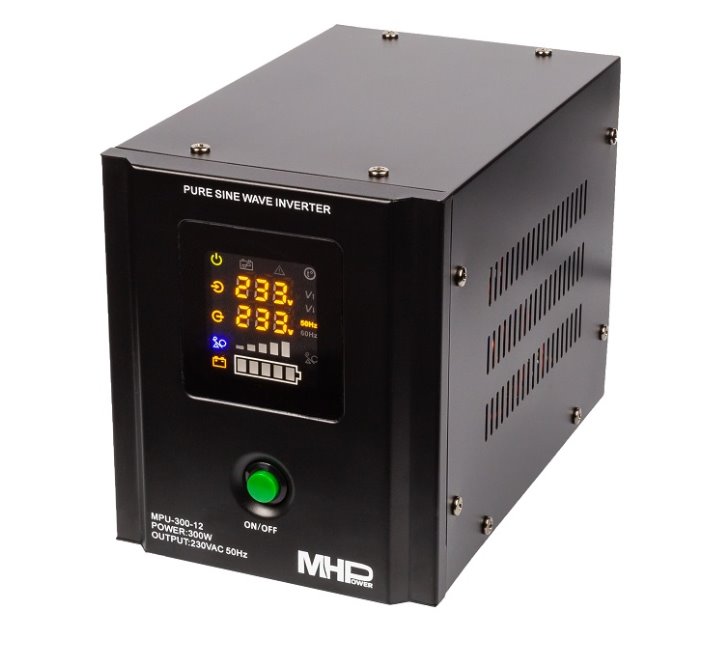

Značka: MHPower
Model: MPU-300-12
Určení: záložní zdroj a napěťový měnič
Kabely pro připojení externího akumulátoru: 0,8 m
Napájení:
Jmenovitý výkon: max. 300 W
Kapacita: max.500 VA
Napětí baterie: 12 V
Nabíjecí proud: 10 A
Nabíjecí napětí: 13,8 V +/- 0,5 V
AC vstupní frekvence: 45 Hz ~ 65 Hz
Rozsah výstupního napětí napěťového regulátoru AVR: z domácí sítě 204 - 240 V, Měnič 230 V (+ - 3%)
Frekvence na výstupu UPS napětí 50 Hz (+ - 0,5 Hz)
Trvalý výkon: max. 300 W
Integrovaný nabíječ: max. 10 A
Pro 12V externí akumulátor: 50 - 150 Ah
Ochrana proti přetížení:
Napájení z baterie: v případě přetížení 110 - 130 % výkonu dojde do 30 sekund k vypnutí výstupu. Pokud je přetížení větší než 130 % dojde k přerušení napájení na výstupu okamžitě
Napájení ze sítě: přístroj varuje před přetížením až do přepálené pojistky
Prostředí:
Provozní vlhkost: 10 % RH ~ 90 % RH
Provozní teplota: 0 ~ 40 °C
Barva: černá
Hmotnost: 4,5 kg
Rozměry (Š x V x H): 230 x 145 x 180 mm
