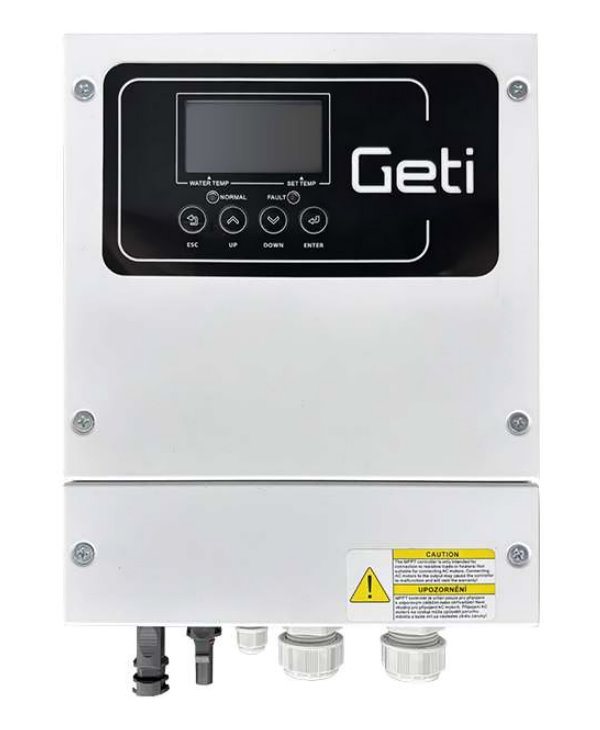

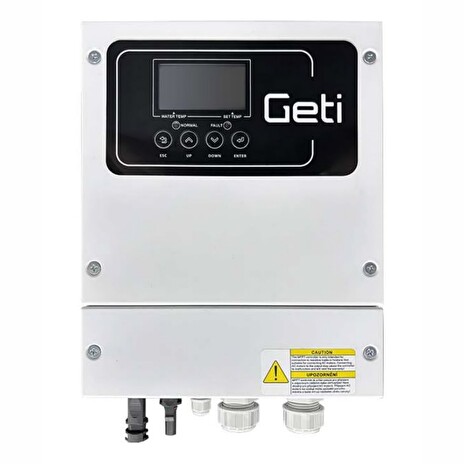

Solární invertor GETI GWH02D 4000 W MPPT pro PV ohřev vody.
Solární invertor GETI GWH02D je vhodný zejména k použití v
systémech pro fotovoltaický ohřev vody s využitím dotačního
programu NZÚ a NZÚ Light.
Šetřete náklady a ohřívejte vodu pomocí sluneční energie už
dnes. Díky Solárnímu invertoru GETI GWH02D s automatickým
přepínáním na síť, můžete výrazně snížit své náklady na ohřev
teplé vody. Dotace NZÚ Light Vám pak pokryje až 100 % nákladů na
instalovaný systém.
Invertor umožňuje přímé použití systémů fotovoltaických panelů pro napájení odporových topných zařízení, jako jsou elektrokotle, topidla, topné rohože, ohřev vody atd. Invertor je navíc vybaven i AC vstupem, který umožňuje připojení invertoru k síťovému napětí a ohřev vody i v době, kdy je sluneční záření pro ohřev nedostačující.
Upozornění: Invertor GETI GWH je vhodný pouze pro odporové zátěže s bimetalovým termostatem. Není vhodný pro elektronikou řízené termostaty!
Systém je jednoduchý, vyžaduje pouze připojení příslušného počtu fotovoltaických panelů o max. výkonu 4000 W s provozním napětím 160 ~ 350 V DC, síťového napětí 230 V AC a propojení s odporovou zátěží, např. topná spirála, elektrický bojler, elektrický radiátor nebo podlahové vytápění a jistících prvků.Stejnosměrný proud generovaný v panelech, který nelze přivádět přímo do topných zařízení, se v měniči přeměňuje na střídavý proud , který lze použít k napájení topných zařízení.
Maximální výkon systému je 4000 W. Invertor má prioritní vstup z fotovoltaických panelů a při poklesu tohoto napětí pod 120 V bude ohřev vody napájen ze síťového napětí 230 V AC.
- Solární invertor pro ohřev teplé vody pomocí odporové zátěže (topná spirála, bojler)
- Automatické přepínání mezi sítěmi (FV & síť 230 V AC)
- Samostatné nastavení teploty pro ohřev vody z FV nebo AC sítě
- Pracovní režimy: pouze FV jako ostrovní systém nebo automatický režim FV + síť
- Tichý provoz – pasivní chlazení
- Účinné sledování maximálního výkonu na panelech pomocí MPPT
- Vysoká účinnost > 99 %
Je vybaven obvodem s přepínacími relé, která jeho výstup
připojí buď k obvodu měniče nebo přímo k AC síti, pro kterou je jen
průchozí. Invertor Geti je tedy sítí pouze zálohovaný (jedná se o
tzv. bypass). Jelikož jsou oba zdroje energie tímto způsobem
odděleny, není možné, aby invertor zapříčinil nepovolené přetoky do
sítě.
Invertor je vybaven LED diodovým displejem, který uživatele
informuje o stavu, v jakém se invertor aktuálně nachází.
- Indikace ohřevu vody z FV panelů
- Indikace ohřevu vody ze sítě 230 V (AC)
- Teplota vody (PV, AC) aktuální a nastavená
- Vstupní proud z PV: 20A max
- Výstupní proud AC: 20A max
- Indikace provozu
- Indikace chybového stavu
Technické parametry:
- Vstupní napětí (DC): 160–350 V
- Vstupní napětí (AC): 230 V
- Výstupní napětí [AC]: 0-260 V
- Maximální výkon: 4000 W
- Typ zátěže: odporová s bimetalovým termostatem (není vhodný pro elektronikou řízené termostaty!)
- Hodnota odporové zátěže nesmí být nižší než 13 Ohm
- Funkce MPPT: ano
- Připojení FV panelů: sériově nebo sériově paralelní
- Prioritní vstup: FV panely
- Záložní vstup: síťový 230 V AC
- Pracovní teplota: -25 až + 55 °C
- Účinnost: > 99 %
- Délka teplotního senzoru: 3 m
- Chlazení: pasívní
- Ochrana proti zkratu na vstupu
- Ochrana proti přehřátí
- Vstupní připojení FV panelů: MC4 konektory
- Vstupní připojení 230 V AC: šroubovací svorka
- Výstupní připojení 230 V AC: šroubovací svorka
- Materiál: hliník + kov
ZÁKLADNÍ SPECIFIKACE
Max. výkon: 4 kW
Vstupní napětí: DC 160–350 V nebo AC 230 V
Výstupní napětí: AC 0–260 V
Stupeň krytí: IP65
Rozměry: 255 × 201 × 95 mm
Hmotnost: 3 kg
